Los equipos de juegos infantiles se fijan al suelo, por lo que el suelo decide la duración de la instalación. Una base es la parte enterrada que transfiere cada carga de la estructura de juego al suelo o al concreto, y un ancla es la conexión atornillada entre esa base y el poste de acero. Especifique ambos a partir del estudio del sitio, no de un dibujo estándar: un sitio de suelo compactado, una losa pavimentada, una plataforma de techo y un sitio de arena costera necesitan cada uno un detalle diferente. En un proyecto público, la verificación de aceptación debe confirmar tres números en el sitio, la profundidad de los cimientos, el espaciamiento de los anclajes y la resistencia del concreto curado, antes de colocar la superficie sobre los anclajes.
Esta guía explica en qué se diferencian los cimientos y los anclajes, qué condiciones del terreno obligan a un cambio de detalle, qué escribir en las especificaciones, cómo verificar el trabajo durante la instalación y qué documentación conservar para el operador. Está escrito para el comprador que ya ha elegido el equipo y ahora necesita saber cómo se mantendrá en su lugar durante al menos 10 años de uso público.
Respuesta rápida
1. Qué hace una fundación para parques infantiles
2. En qué se diferencian las anclas de las cimentaciones
3. Las cuatro condiciones del terreno que cambian los detalles
4. Suelo compactado y detalle del poste estándar
5. Losas pavimentadas, terrazas y superficies duras
6. Sitios costeros, arenosos y de alto riesgo de agua
7. Cimientos para estructuras más altas y pesadas
8. Qué escribir en la especificación
9. Cómo comprobar el trabajo durante la instalación
10. Fundaciones que fracasan y por qué
11. Preguntas frecuentes
12. Errores comunes que se deben evitar
13. Lista de verificación del comprador
14. Pensamientos finales
Una base para equipos de juegos infantiles transfiere la carga del equipo al suelo. Un columpio, una torre para trepar o un tobogán no son objetos livianos: una torre para trepar con red de cuerda de 3 m de altura de plataforma con postes de acero normalmente pesa 980 kg por juego, y tres juegos en un solo marco de torre pueden alcanzar los 2.940 kg antes de que un niño los suba. Cada kilogramo de esa carga, más la carga dinámica creada por un niño que salta o se balancea, pasa a través del anclaje hasta el poste, baja por el poste hasta los cimientos y desde los cimientos hasta el suelo. Los cimientos son la única parte de esa ruta de carga que el comprador nunca ve después de la instalación, razón por la cual es la parte que más a menudo se deja vaga.
Referencia de producto de la biblioteca del proyecto NUUTOO.
Dos fracasos aparecen en los parques públicos. El primero es el levantamiento, donde el viento o un niño trepando por el exterior de un poste empuja la estructura hacia arriba y el poste comienza a moverse en el suelo. El segundo es el vuelco, donde el empujón horizontal de los niños sobre un columpio o un tobogán hace girar toda la estructura alrededor del borde de su base. Ambos fallos son resistidos por lo mismo, que es una cimentación con suficiente masa y suficiente profundidad, unida por anclajes con suficiente espaciamiento y suficiente empotramiento. El código de referencia para esto en proyectos europeos es EN 1176-1, y el cálculo estructural normalmente sigue la EN 1997 para el diseño geotécnico de cimentaciones.
El anclaje es la fijación metálica y la base es el hormigón o la estructura enterrada con la que trabaja el anclaje. En un patio de juegos al aire libre estándar, el ancla es una varilla galvanizada o de acero inoxidable, o un manguito expansible, que se coloca en una base de concreto y atornilla el poste de acero a ella. La disposición común en una torre trepadora de 3 m utiliza 4 puntos de anclaje por poste, una base de concreto de 400 mm de diámetro y una profundidad mínima de empotramiento de 600 mm por debajo del nivel terminado, con la parte superior del concreto a 100 mm por debajo de la superficie circundante para que la cabeza del anclaje y la arandela se asienten dentro de la zona de juego y no en el borde de la superficie.
No todos los proyectos utilizan una base de hormigón. Una construcción de superficie de madera contrachapada o de madera utiliza un tornillo de tierra, que es un anclaje de tornillo insertado en el suelo y generalmente certificado para el suelo en el que se utiliza. Una estructura de acero sobre una losa pavimentada utiliza un anclaje químico, que es una resina que une un perno roscado al concreto, y este tiene una vida útil, por lo que la fecha del lote debe verificarse en el sitio. Una estructura de gran altura o de tejado no se puede cimentar en absoluto, y la trayectoria de carga discurre a través de una placa extendida o una viga de marco hasta la losa estructural, donde el ingeniero de la losa confirma la carga puntual. Por lo tanto, la elección del anclaje es una función del terreno, y la especificación debe nombrar el terreno primero.
La mayoría de los problemas de cimentación surgen al tratar todos los sitios como el mismo sitio. Cuatro condiciones cubren la mayoría de los casos reales, y cada una cambia el detalle y no sólo la cantidad. El primero es suelo firme y compactado, que soporta una base de hormigón estándar. El segundo es el relleno suelto o el suelo hecho, que no puede soportar una base y necesita un pilote o un anclaje de tornillo a una profundidad adecuada. La tercera es una superficie dura como una losa de concreto, un área de asfalto o una cancha deportiva, donde el anclaje tiene que ser químico o mecánico a la losa y es necesario revisar la losa para detectar grietas y juntas de movimiento. El cuarto es un sitio costero o propenso a inundaciones, donde el nivel freático es alto y el acero necesita un margen adicional de corrosión.
Una forma práctica de clasificar el sitio es cavar tres pozos de prueba de 500 mm de profundidad en las posiciones previstas para los postes antes de emitir el plano. Cada fosa debe mostrar si el suelo está firme o suelto, si aparece el nivel freático y si existen servicios enterrados. Un proyecto en el Medio Oriente con un área de juego de 600 metros cuadrados entregado en 2026 se asentaba sobre un relleno de arena recuperada cerca de la costa, y el detalle de base estándar de 400 mm fue reemplazado por anclajes de tornillo de 1200 mm más una funda protectora contra la corrosión, porque el nivel freático estaba por debajo de los 900 mm en la estación húmeda. El cambio se decidió en el pozo de pruebas, no después de la fecha de entrega.
El detalle estándar para suelo firme compactado es sencillo y es la solución correcta más sencilla. Cada poste de acero se coloca sobre una base de concreto, el conjunto de anclaje se incrusta en el concreto y el poste se suelda o atornilla a la placa de anclaje a la altura correcta. La clase de hormigón normalmente especificada es C25/30 para un patio de juegos público, el diámetro de la zapata para un poste estándar es de 400 mm y la profundidad desde el nivel terminado hasta la parte inferior de la zapata es de 600 mm como mínimo. El suelo dentro de la zapata se compacta en capas de 100 mm antes de verter el hormigón, porque el hormigón colado sobre suelo suelto falla en la interfaz y no en el hormigón mismo.
Referencia de producto de la biblioteca del proyecto NUUTOO.
La compactación es lo que se inspecciona y lo que se suele omitir. En una instalación documentada, el contratista excavó 600 mm, rellenó los 200 mm inferiores con núcleo compactado en capas de 100 mm y se probó la densidad de cada capa antes de moldear la base. Toda la red de postes de ese proyecto utilizó 16 zapatas sobre una torre de red de cuerda de 3 m de altura de plataforma con dos toboganes, y el récord de compactación de esas 16 zapatas formó parte del expediente de entrega. Cuando no se pueda demostrar la compactación, la especificación debe exigir una base más profunda o un anclaje de tornillo probado para carga de extracción, y el valor de la prueba de extracción para una red de cuerda residencial es normalmente al menos 1,5 veces la fuerza de elevación calculada.
En una superficie pavimentada, la base desaparece y la química del anclaje toma el control. Un anclaje químico es un cartucho de resina que une un montante a un orificio perforado y es la opción normal para una losa porque permite ajustar la posición en el sitio. Hay que controlar tres cosas: el diámetro y la profundidad del agujero, que el fabricante del anclaje especifica para cada tamaño de montante; el estado de la superficie, ya que un agujero polvoriento o húmedo reduce la adherencia; y el tiempo de curado, que para una resina estándar de poliéster o viniléster es de 24 a 72 horas antes de cargar la estructura. Cargar un anclaje antes de que la resina haya curado es el fallo más común que se encuentra en sitios terminados.
Referencia de producto de la biblioteca del proyecto NUUTOO.
La propia losa también necesita revisión, y este es el paso que se omite. Una losa nueva tiene que alcanzar su resistencia de diseño, normalmente 28 días, antes de que se cargue un anclaje. Una losa existente necesita un estudio para detectar fisuras, juntas de movimiento y penetraciones previas, y necesita confirmación por parte del ingeniero estructural de que la carga puntual del equipo está dentro de la capacidad de la losa. En un proyecto de techo, donde no es posible excavar, el anclaje pasa a través de una placa extendida hacia la losa estructural y la membrana impermeabilizante del techo está protegida por un collar adherido o un pedestal elevado; de lo contrario, la penetración del anclaje se convierte en el punto por donde ingresa el agua al edificio.
Los sitios costeros necesitan dos respuestas distintas: una para el suelo y otra para el acero. En el suelo, el relleno arenoso o recuperado no puede sostener una base poco profunda, por lo que la respuesta habitual es un anclaje de tornillo a una capa o pilote competente, y el tipo de anclaje debe estar certificado para esa clase de suelo en lugar de para un suelo genérico. En el acero, el margen de corrosión aumenta, y la especificación normalmente exige un acero galvanizado en caliente con un espesor de recubrimiento mínimo de 70 micrómetros en las partes enterradas, más una funda o una envoltura bituminosa en el propio anclaje, porque el anclaje es el único componente que se asienta en el suelo húmedo y en el aire al mismo tiempo.

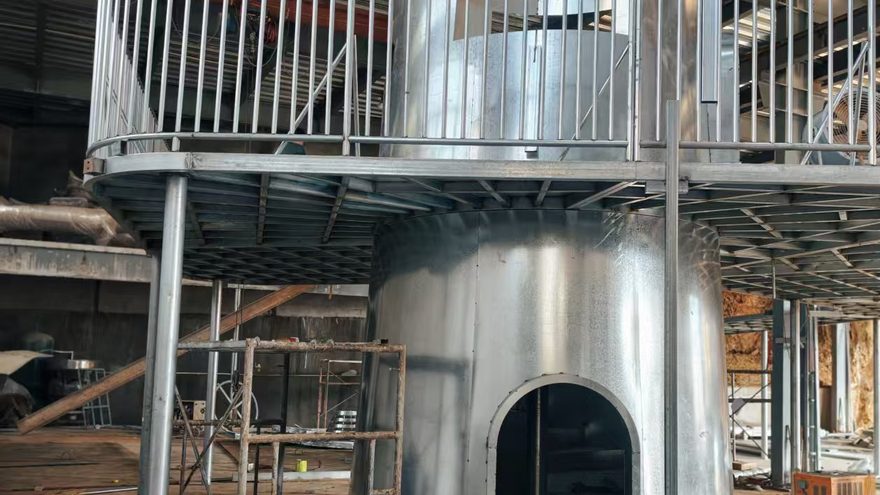

Referencia de producto de la biblioteca del proyecto NUUTOO.
La niebla salina es un tema aparte del entierro. Un parque costero que se encuentra a 500 m del mar necesita un revestimiento con un resultado documentado de la prueba de niebla salina en lugar de una declaración general de durabilidad, y vale la pena especificar fijaciones de acero inoxidable en la sección superior visible, incluso cuando la parte enterrada esté galvanizada. En un proyecto de resort entregado en 2026 con una torre de red de cuerda de 3 m en el sitio de un hotel costero, los anclajes enterrados utilizaron un perno de acero inoxidable de grado 316 colocado en una base de concreto de 500 mm a 700 mm de profundidad, con una envoltura bituminosa sobre el hilo expuesto, y los postes circundantes fueron galvanizados en caliente a 80 micrómetros. La decisión está escrita en las especificaciones del sitio y el operador puede revertirla en una extensión posterior solo con un costo.
La altura del equipo impulsa el momento de vuelco, y la base tiene que resistir ese momento y no sólo la carga vertical. Una única torre de plataforma de 3 m con una red de cuerdas y un tobogán es un caso rutinario. Una torre de 6 m, una estructura combinada de varios niveles con tres plataformas o una estructura con un largo tobogán en voladizo no lo son. En una estructura más alta, la especificación normalmente agrega una base más ancha, un empotramiento más profundo y un refuerzo diagonal entre el poste y el anclaje, y requiere un cálculo estructural para el caso de vuelco en lugar de una regla general.
Referencia de producto de la biblioteca del proyecto NUUTOO.
El factor dinámico es el que hace necesario el cálculo. Un columpio no es una carga estática, porque el asiento sigue un arco y la cadena y el colgador se articulan, por lo que la fuerza máxima en el anclaje es varias veces la carga estática del asiento y del niño. La EN 1176-1 aborda esto prescribiendo las dimensiones del asiento del columpio y el espacio libre alrededor del columpio, y un diseñador que necesita el valor de extracción del anclaje debe usar el caso de carga del columpio de esa norma en lugar de una cifra de carga única. En un proyecto entregado con dos secciones de torre de 3 m, la estructura de acero utilizó una base de 600 mm a 800 mm de profundidad con un anclaje químico en el concreto, y el resultado de la prueba de extracción del anclaje se registró para 4 de los 16 postes como una verificación al azar, y los 12 restantes quedaron cubiertos por el certificado de prueba de fábrica para el lote de anclajes.
Una especificación de cimentación que sobreviva a una inspección del sitio necesita siete elementos, y cada uno de ellos es verificable. El comprador puede leer las mismas expectativas en la guía de selección del fabricante de equipos para parques infantiles antes de realizar el pedido, y el diseño en sí en comparación con el servicio de diseño personalizado de parques infantiles . En primer lugar, la clasificación del terreno, con el tipo de suelo y la profundidad medida del nivel freático. En segundo lugar, el tipo de base para cada puesto, dibujado en lugar de descrito. En tercer lugar, la clase de hormigón y la profundidad mínima. Cuarto, el tipo de anclaje, con el número de pieza del fabricante y el torque de instalación o el tiempo de curado. En quinto lugar, la protección contra la corrosión, cuyo espesor de revestimiento se expresa en micrómetros. En sexto lugar, el requisito de prueba de compactación o extracción y la frecuencia. En séptimo lugar, la tolerancia de instalación para la altura del poste y la verticalidad del marco, que comúnmente es 1 en 100 y se verifica antes de colocar la superficie.
| Condición del terreno Cimentación | típica Profundidad | mínima | Verificación clave en el sitio |
|---|---|---|---|
| Suelo firme y compactado | Zapata de hormigón C25/30, 400 mm de diámetro. | 600 mm por debajo del nivel terminado | Compactación en capas de 100 mm. |
| Relleno suelto o suelo hecho | Atornille el anclaje a una profundidad adecuada | 1.000 mm o según certificado | Prueba de extracción en 1 de cada 10 anclajes |
| Losa de concreto o asfalto | Anclaje químico, perno adherido con resina | Por hoja de datos de anclaje | Tiempo de curado antes de cargar |
| Terraza en la azotea | Extienda la placa y el pedestal en la losa estructural | Ingeniero diseñado | Collar de impermeabilización, control de carga puntual |
| Relleno costero o arenoso | Anclaje de tornillo o pilote, perno inoxidable | 1.200 milímetros | Certificado de recubrimiento por pulverización de sal, envoltura bituminosa |
Dos artículos más completan el paquete. El primero es el acta de entrega, que debe contener los resultados de la compactación o de las pruebas, los números de lote de los anclajes y la fecha de vertido del hormigón, porque esos son los documentos que resuelven una disputa sobre un poste agrietado cinco años después. El segundo es el requisito de que la superficie se coloque sobre los cimientos terminados, de modo que los anclajes queden cubiertos y no puedan ser un peligro de tropiezo o un punto de manipulación. Aquí también se confirma la profundidad de la superficie de absorción de impactos con la altura de caída del equipo, y los dos números deben coincidir antes de instalar la superficie.
La instalación debe inspeccionarse en cuatro puntos y cada punto tiene un valor de aceptación medible. Durante la excavación, verifique la profundidad del hoyo y la condición del suelo con la clasificación en la especificación, y fotografíe el hoyo abierto con una cinta métrica en el marco. En refuerzo y encofrado, verifique la posición del anclaje con el plano de replanteo y verifique que la altura del anclaje sobre el concreto coincida con la tolerancia de altura del poste. En el vertido, verifique la clase de concreto en el ticket de entrega y la compactación del relleno debajo de la zapata. Al colocar el poste, verificar la verticalidad de cada poste y el arriostramiento diagonal donde el detalle lo requiera.
Una simple medición detecta la mayoría de los defectos antes de que queden ocultos. Un nivel de burbuja de 1 m o un inclinómetro telefónico en cada poste proporciona la cifra de verticalidad directamente, y la especificación debe indicar la tolerancia, que comúnmente es 1 en 100. Una línea de cuerda o un nivel láser a través de la rejilla de anclaje confirma la altura, y esta es la verificación que decide si la superficie quedará nivelada alrededor del poste. Luego se carga el marco con el equipo de revestimiento y se vuelven a revisar los anclajes después del período de curado, porque un anclaje químico que fue alterado antes del curado se moverá y un tornillo de tierra que se convirtió en suelo congelado o muy húmedo no aguantará.
Los patrones de falla se repiten y cada uno tiene una única causa raíz. Un poste que se inclina después de una temporada de uso generalmente se instalaba en un terreno construido con una base poco profunda, por lo que los cimientos giraban en el suelo bajo la carga que volcaba. Un anclaje que se levanta del concreto suele ser un anclaje de resina que se cargó antes del tiempo de curado o un orificio que no se limpió antes de inyectar la resina. Una base de concreto que se agrieta por la mitad generalmente es el resultado de un vertido en suelo congelado o sobre una base mal compactada, los cuales son visibles en el sitio en el momento del vertido e invisibles después.
El óxido en la línea del suelo es el patrón que aparece al final y que cuesta más. Se desarrolla donde se corta el revestimiento galvanizado durante la instalación, generalmente donde el poste se corta o suelda en la línea de tierra, y el borde cortado se convierte en el punto de partida de la corrosión. La prevención es más de procedimiento que técnica: corte y suelde por encima de la línea de tierra, galvanice después de cualquier modificación y repare cualquier daño en el revestimiento durante la instalación con un compuesto de retoque rico en zinc. Una cláusula publicada EN 1176 sobre corrosión establece que los revestimientos dañados deben repararse hasta alcanzar el espesor original, y la inspección de esa reparación pertenece al expediente de entrega, no a la memoria del instalador.
Las cuatro preguntas siguientes cubren los puntos que deciden si una instalación sobrevive una vida de servicio público. Se responden con valores de referencia fijos para que las respuestas puedan cotejarse con los dibujos y el registro del sitio.
Sí, y el mínimo normal para un poste de acero estándar sobre suelo firme compactado es de 600 mm por debajo del nivel de acabado con una zapata de hormigón de 400 mm de diámetro en C25/30, y la profundidad aumenta cuando el suelo está suelto, cuando la estructura mide más de 3 m, o cuando el poste lleva un columpio o un tobogán. La profundidad es sólo un punto de partida, ya que el valor rector proviene del diseño geotécnico y del cálculo de vuelco.
Sí, con anclaje químico o anclaje de expansión mecánico, siempre que la losa haya alcanzado su resistencia de diseño, se haya comprobado la fisuración y la capacidad de la losa y se respete el tiempo de curado de la resina. En una losa estructural, la carga puntual necesita un ingeniero estructural, y en un techo, la impermeabilización debe protegerse con un collar adherido o un pedestal elevado en cada penetración.
Sí, un poste estándar en una torre de red de cuerda pública o una estructura combinada utiliza 4 anclajes, y el número puede aumentar a 6 en un poste más alto o donde un tobogán en voladizo agrega un momento de vuelco. El requisito rector es que el grupo de anclaje resista las fuerzas de levantamiento y vuelco calculadas con el factor de seguridad requerido por la norma EN 1997 y por las instrucciones de instalación del fabricante.
Sí, los pozos de prueba de 500 mm de profundidad en cada posición de poste prevista se responden antes de que se emita el plano. El suelo firme que se puede compactar en capas requiere una base estándar. El relleno suelto, el suelo hecho o un nivel freático alto necesitan un anclaje de tornillo o un pilote, y el tipo de anclaje debe estar certificado para esa clase de suelo. Cuando la respuesta es incierta, la especificación debe incluir un artículo provisional y un precio declarado, de modo que la decisión se tome a partir de una prueba y no de una opinión.
El primer error es copiar un detalle de los cimientos de una fotografía sin un estudio del sitio, lo que produce un dibujo que funciona en un sitio y falla en el siguiente. El segundo es especificar una clase de concreto pero no el requisito de compactación, ya que la calidad del concreto significa poco en una base blanda. El tercero es utilizar el anclaje estándar para un sitio costero porque la parte enterrada no es visible, lo que pospone la decisión de corrosión hasta que el anclaje no pueda ser reemplazado. El cuarto es permitir que la instalación de la superficie comience antes del tiempo de curado del anclaje, que es una pequeña ventana que a menudo se ignora porque nadie es dueño de ella. El quinto es aceptar la instalación sin el registro de compactación, los números de lote de anclaje y los tickets de entrega de concreto, y luego no tener ningún documento cuando se mueve el primer poste.
Un sexto error es tratar los cimientos como un detalle del instalador y, por lo tanto, nunca mencionarlos en la orden de compra. El comprador puede escribir el tipo de cimentación en el pedido, exigir la certificación del anclaje para la clase de suelo real y exigir los registros de entrega como condición de entrega, y estas tres líneas no cuestan nada en la etapa de cotización y eliminan la mayor parte del riesgo más adelante. Cuando el comprador acepta un detalle estándar del proveedor sin adaptarlo, la única afirmación honesta que obra en el expediente es que la instalación fue diseñada para un emplazamiento genérico, y ésa es la afirmación que un operador público tiene que defender en un informe de incidencia.
1. Encargar un estudio del sitio con pozos de prueba en cada posición de poste planificada antes de que se emita el plano de los cimientos.
2. Registre el tipo de suelo, la profundidad medida del nivel freático y la condición de la superficie, e incluya los tres en la especificación.
3. Nombrar el tipo de cimentación para cada grupo de postes, dibujado en el plano, con la clase de hormigón y el canto mínimo.
4. Nombre el tipo de anclaje con el número de pieza del fabricante, la profundidad de empotramiento y el torque de instalación o el tiempo de curado.
5. Indique la protección contra la corrosión en micrómetros y agregue la mejora inoxidable o bituminosa cuando el sitio sea costero.
6. Exija la prueba de compactación o extracción y establezca la frecuencia en la especificación, normalmente 1 de cada 10 anclajes en un sistema de anclaje de tornillo.
7. Establezca la tolerancia de instalación para la altura y la verticalidad del poste y nombre 1 en 100 como valor de referencia.
8. Confirme el nivel terminado de los cimientos de modo que la profundidad de la superficie del área de juegos que absorbe impactos y la altura de caída del equipo coincidan.
9. Requerir los registros de entrega, que son los registros de compactación, los números de lote de anclaje, los tickets de entrega de concreto y la confirmación de reparación del revestimiento.
10. Agregue la base y el alcance del anclaje a la orden de compra y haga que los registros de entrega sean una condición del pago final.
Los cimientos son la única parte de la instalación de un parque infantil que no se puede inspeccionar después de la entrega y es la parte que determina si el equipo sigue en su lugar después de diez inviernos. Los tres números que importan son la profundidad de la cimentación, el empotramiento del anclaje y el valor de la prueba de extracción, y los tres se pueden especificar antes de pedir el equipo y los tres se pueden verificar en el sitio mientras el trabajo está abierto. Escríbalos en la especificación, solicite los registros en el archivo de entrega y la instalación se convertirá en un proceso verificable en lugar de un ejercicio de confianza. Como referencia, los valores aceptados en un proyecto público estándar son 600 mm de profundidad en suelo firme, 400 mm de diámetro de zapata en C25/30, 4 anclajes por poste y un registro de compactación para cada zapata.
